Газовый хроматограф «Кристаллюкс-4000М»

Газовый хроматограф «Мета-хром» Кристаллюкс-4000М

Газовый хроматограф «Кристаллюкс-4000М» является модернизированным вариантом хроматографов «Кристаллюкс-4000», «Кристалл-2000» и служит основой для создания лабораторных аналитических комплексов, предназначенных для решения как исследовательских, так и рутинных производственных задач.

«Кристаллюкс-4000М» полностью автоматизирован, начиная от ввода пробы и заканчивая обработкой хроматографической информации. Автоматически регулируется температура термостатов, расход и давления газа-носителя, вспомогательных газов, поджиг детекторов, контроль горения пламени в процессе работы, измерение сигналов детекторов.

Внесён в Государственный реестр средств изменений под № 24716-12.

Хроматограф представляет собой аналитический блок в виде моноблока со средним или большим термостатом колонок, на котором установлен аналитический модуль с детекторами, инжекторами, дозирующими устройствами, хроматографическими колонками.

Аналитический блок имеет до трёх независимых каналов разделения и обработки информации и состоит из термостата колонок, сменного аналитического модуля и блока электронного управления потоками газов (ЭУПГ). По индивидуальному заказу возможна установка четырёх детекторов. Для запуска анализа в каждом канале предусмотрена кнопка «Старт», которая дублируется программной кнопкой.

Хроматографы выпускаются в двух исполнениях:

• Исполнение 1 с объёмом термостата колонок 6 л.
• Исполнение 2 с объёмом термостата колонок 14 л.

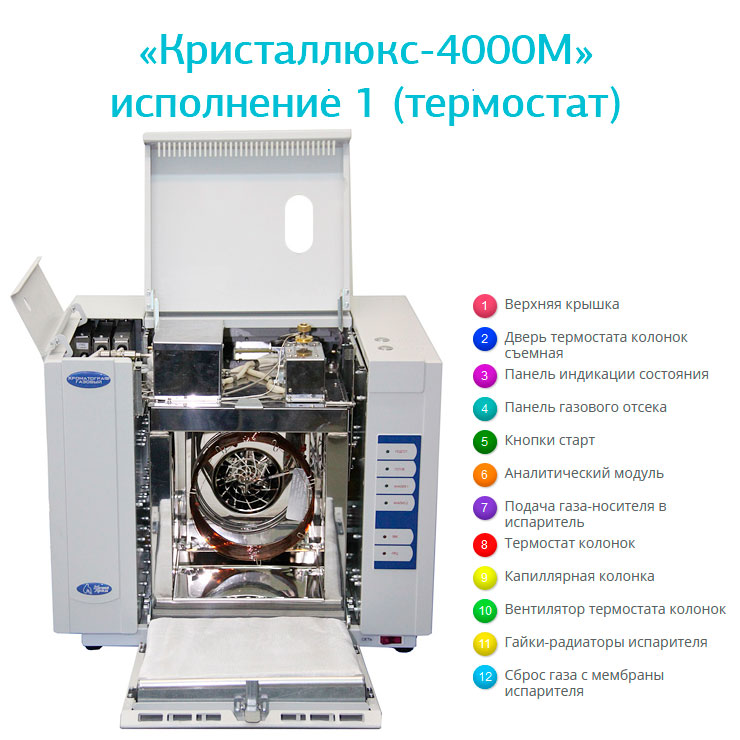

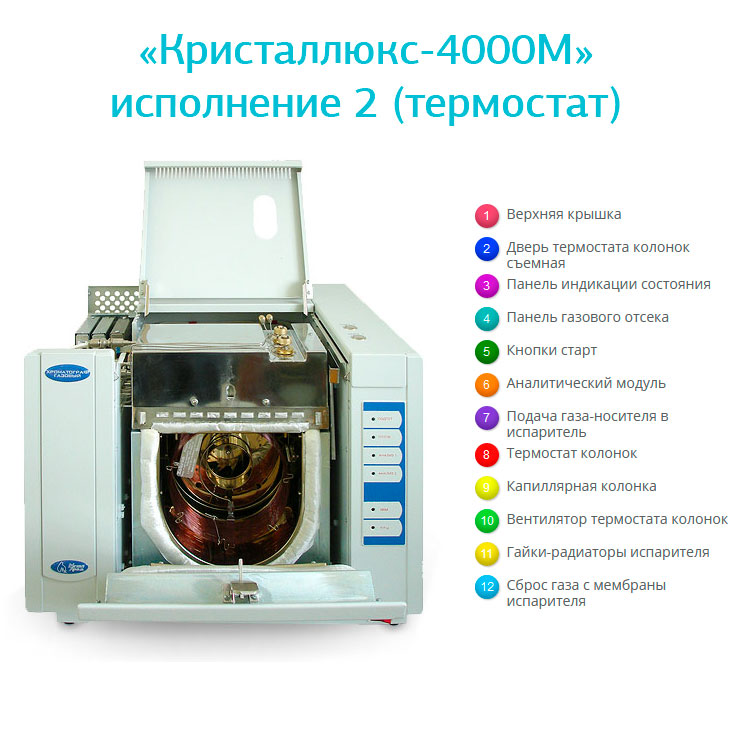

Термостаты позволяют разместить до четырёх насадочных (металлических или стеклянных) или трёх капиллярных колонок. Управление термостатом осуществляется с помощью нового высокоточного алгоритма термостатирования, позволяющего повысить точность поддержания температуры.

Верхняя панель термостата (аналитический модуль) может быть зафиксирована в рабочем или наклонном положении (под углом 35° в исполнении 1 и 12° в исполнении 2).

На верхней панели расположена крышка, предназначенная для доступа к газовой схеме для её перекоммутации.

Для работы термостата в области отрицательных температур к термостату могут быть подключены одно из двух устройств криостатирования (с применением хладагента — жидкого азота — при этом достигается нижний предел температуры −100 °C или без применения хладагента с охлаждением до −15 °C).

Возможен одновременный анализ на двух капиллярных колонках с независимым управлением потоками газа-носителя. Возможно деление потока после капиллярной колонки на два детектора и ввод пробы одновременно в две колонки. Возможно использование двух газов-носителей, а также их переключение.

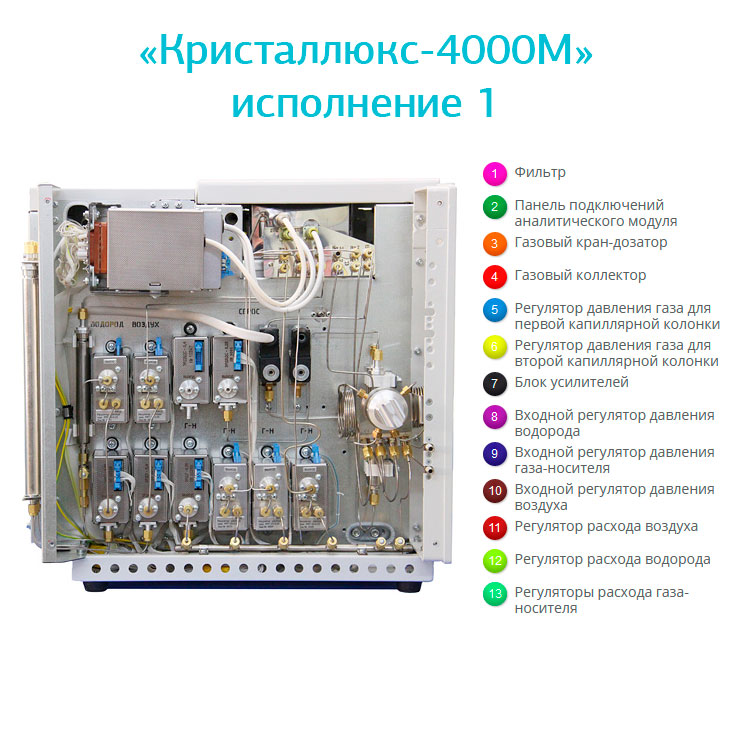

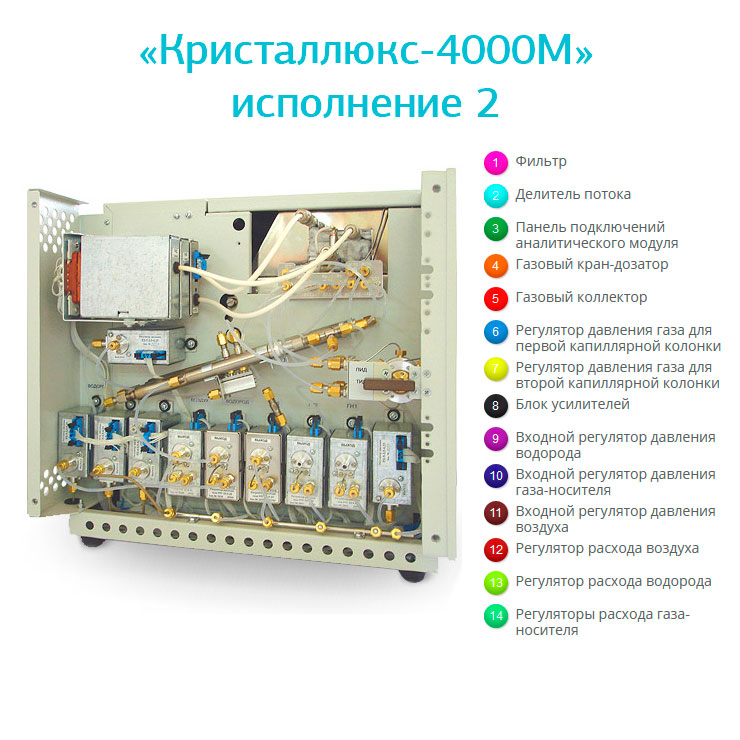

Блок ЭУПГ может управлять от 2 до 7 потоками (в т. ч. водородом и воздухом) с помощью электронных регуляторов расхода газа и давления. Хроматограф может регулировать давление, при помощи которого задаётся расход газа-носителя через капиллярную колонку. Сброс пробы из капиллярного инжектора (режимы split, split-splitless) осуществляется с помощью электронного регулятора расхода газа и ловушки, которая служит также буфером давления для испарённой пробы. Предусмотрена автоматическая отсечка буфера при выключении прибора с помощью клапана сброса. Возможно поддержание оптимального газового режима капиллярной колонки путём программирования потока газа-носителя по давлению, линейной скорости или массовому расходу. Предусмотрен режим экономии газа и режим «сна» хроматографа.

Детекторы «Кристаллюкс-4000М»

Хроматограф может комплектуются широким набором детекторов как одиночных, так и соединённых в мультидетектор (до трёх детекторов как универсальных, так и селективных). Обращайтесь к нашим менеджерам, и они помогут подобрать подходящую комбинацию детекторов под ваши образцы или методики.

Детекторы к «Кристаллюкс-4000М»

• Пламенно-ионизационный детектор (ПИД).
• Детектор по теплопроводности (ДТП).
• Электронозахватный детектор (ЭЗД)
• Пламенно-фотометрический детектор (ПФД).
• Термоионный детектор (ТИД).
• Фотоионизационный детектор (ФИД).
• Термохимический детектор (ТХД).
• Гелиевый ионизационный детектор (ГИД).
• Масс-спектрометрический детектор (МСД) или их комбинации.

Сменные модули «Кристаллюкс-4000М»

Есть стандартные сменные аналитические модули, которые легко устанавливаются на термостат колонок и меняются при необходимости. Сменный модуль содержит набор детекторов (мультидетектор), инжекторы (два или три инжектора, которые трансформируются из капиллярного в насадочный путём установки специальных адаптеров) и дополнительные устройства. Также можно создать свой сменный модуль с необходимыми детекторами практически в любой комбинации.

Возможные стандартные варианты:

• Модуль 2 ПИД.
• Модуль ДТП (ДТП/ДТП).
• Модуль ПИД/ДТП (ДТП/ДТП/ПИД).
• Модуль ЭЗД/ТИД (ПИД/ЭЗД/ТИД).
• Модуль ФИД (ФИД/ЭЗД, ФИД/ПИД).
• Модуль ПИД/ЭЗД/ПФД (ПИД/ПФД).

Программное обеспечение

Для работы необходим персональный компьютер, на который устанавливается программное обеспечение для обработки хроматографической информации NetChrom, и, при необходимости, методики хроматографического анализа.

Программное обеспечение (ПО), входящее в состав хроматографа, работает в средах Windows и Linux. Оно позволяет устанавливать и контролировать режимные параметры хроматографа, отслеживать выполнение анализа, обрабатывать экспериментальные данные.

В ПО применены следующие способы защиты: защита от несанкционированного распространения электронным ключом, защита от несанкционированного использования с помощью разграничения прав доступа пользователей, защита от аппаратных и программных ошибок с помощью журнала событий, защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода). Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Дополнительно доступны нестандартные программы: расчёт теплотворных характеристик природного газа, диагностика трансформаторного масла, расчёт контрольных карт Шухарта, идентификация многокомпонентных смесей (например, растительного масла, коньяка, углеводородного топлива и др.), вывода данных на внешний монитор.

Один компьютер может работать в реальном времени с несколькими аналитическими блоками (до восьми). Возможно подключение и работа с хроматографами других марок через ПО NetChrom.

Обмен информации между компьютером, аналитическими блоками и хроматографом осуществляется по стандартным интерфейсам типа RS-232C, USB, Ethernet. Возможно удалённое управление хроматографом (через интернет).

Если нет возможности подключить хроматограф к компьютеру, то можно приобрести выносную панель управления.

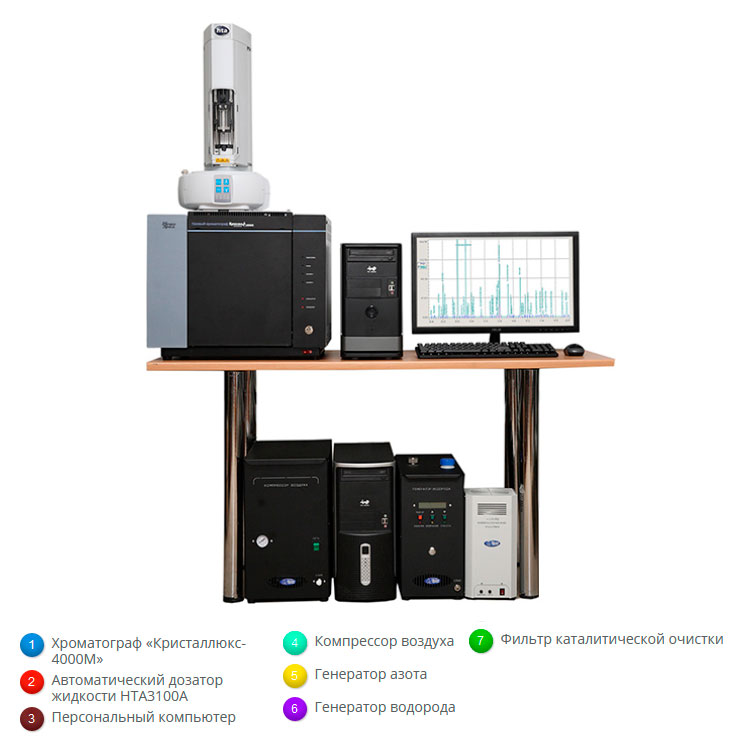

Дополнительное оборудование

Для удобства работы хроматограф может комплектоваться дополнительным оборудованием и узлами.

• Автоматический дозатор жидких проб типа НТЗОООА. Отличительная особенность автосемплера: возможность ввода пробы поочерёдно в оба испарителя, ввод пробы с внутренним стандартом, свободный испаритель для ручного ввода.
• Автоматический дозатор проб равновесного пара типа НТ2000Н.
• Комбинированный автоматический дозатор НТ2800Т (жидкость, равновесный пар, SРМЕ).
• Газовые краны-дозаторы от 4- до 12-ходового, в т. ч. автоматические и термостатируемые, рабочая температура кранов до 180°С.
• Краны обратной продувки, в том числе автоматические.
• Дозатор сжиженных газов, в том числе автоматический и охлаждаемый до −5 °С.
• Автоматическое устройство переключения капиллярных колонок с помощью элементов Дина.
• Пиролизер.
• Метанатор для анализа СО, СО.
• Устройство охлаждения термостата колонок, в т. ч. без применения хладагента.
• Термодесорбер с возможностью ввода твёрдых проб.
• Дозатор равновесного пара.
• Фильтр каталитической очистки газов (азота от кислорода, воздуха от углеводородов) как отдельно, так и в одном корпусе.
• Устройство для достижения равновесия в трансформаторном масле.
• Устройства для криоконцентрирования.
• Генераторы азота, водорода, воздуха.
• Газовая панель.

Применение «Кристаллюкс-4000М»

• Анализ состава и качества природного, попутного, сжиженного газов, газового конденсата, с расчётом теплотворной способности, относительной и абсолютной плотности, давления насыщенных паров.
• Анализ детального и группового состава моторного топлива, в т. ч. бензина с расчётом октанового числа, плотности, фракционного состава, давления насыщенных паров.
• Анализ моторного топлива на содержание ароматических и кислородсодержащих соединений, ММА и др.
• Анализ нефти, моторного топлива и газа на содержание сероводорода, меркаптанов, сульфидов, тиофенов и других сернистых соединений.
• Анализ продукции химического и нефтехимического производства.
• Анализ трансформаторного масла на содержание растворённых газов, влаги, общего газосодержания, антиокислительных присадок, фурановых производных, ПХБ, анализ элегаза.
• Анализ токсичных примесей в спиртных напитках, парфюмерной продукции, лекарственных препаратах.
• Анализ подлинности спиртных напитков, в т.ч. коньяков.
• Анализ вина и виноматериалов на содержание этанола, органических кислот и др.
• Анализ воды на содержание летучих галогеносодержащих и ароматических соединений, ацетона, метанола, предельных углеводородов, нефтепродуктов и др.
• Анализ пестицидов, гербицидов и других токсикантов в воде, почве, продуктах растениеводства и питания.
• Анализ атмосферного воздуха на содержание галогеносодержащих и ароматических углеводородов, оксидов углерода и т.д.
• Анализ промышленных выбросов и воздуха рабочей зоны на содержание предельных, непредельных и ароматических углеводородов, оксидов углерода и т.д.
• Анализ токсичности упаковки пищевых продуктов, строительных и других бытовых материалов, в т.ч. игрушек.
• Анализ рудничного воздуха на содержание постоянных газов, оксидов углерода и углеводородов.
• Анализ качества растительного и животного масла, маргаринов, спредов, молочных продуктов, обнаружение фальсификаций.
• Анализ биологических жидкостей и тканей организма человека на содержание алкоголя, наркотических, лекарственных и отравляющих веществ.
• Анализ газовых сред атомных электростанций.
• Анализ продуктов доменного производства, качества газов, используемых в металлургии.
• Анализ примесей в гелии, кислороде, азоте, аргоне методом криогенного концентрирования.
• Анализ нефти и химических реагентов для её добычи на содержание летучих хлорорганических соединений.
• Анализ продукции лакокрасочных производств.
• Анализ качества табачной продукции.
• Анализ пропеллентов, аэрозолей, хладоагентов.
• Анализ адсорбированных газов в почве для геологоразведки нефти и газа.
